铆接机的主要结构是怎么样的?时间:2021-06-02

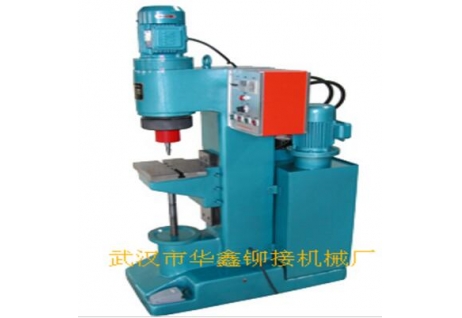

铆接机也称之为铆钉机、旋铆机、铆合机、辗铆机等是依据冷辗原理研制而成的一种新型铆接设备,就是指能用铆钉把物品铆接起来机械装备。该设备结构紧凑、性能稳定、操作方便安全。铆接机主要靠旋转与压力完成装配,主要应用于需铆钉(中空铆钉、空心铆钉、实心铆钉等)铆合之场合,常见的有气动、油压和电动,单头及双头等规格型号。而常见的类型主要有自动铆钉机,主要针对半空心铆钉机的铆接,可以自动下料,铆接效率高!旋铆机有分为气动旋铆机和液压旋铆机,主要用于实心铆钉、或较大的空心铆钉的铆接。

铆接机的主要结构是怎么样的?

铆接机主要由液压站、管路、悬吊装置、铆接钳组成。液压站通过管路和铆接钳相连,铆接钳悬挂在悬吊装置的下端,可围绕吊轴分别在水平和垂直方向作360。旋转,并随着吊梁上的滑车前后移动,方便铆接车架不同部位的铆钉。

铆接机液压系统为增压系统,系统流量为39L/min,油泵输出压力为6.3MPa,增压比为1:5,工作频次为15次/min,压力控制阀和方向控制阀均为10mm通径。其工作原理是油泵输出压力油经增压集成阀块换向、增压后通过高压软管进入铆接缸,推动铆接头向下铆接或返回。铆接机铆接次数频繁,工作时间长,系统油温温升比较高,造成机器故障率高,液压系统泄漏严重。
